Проектирование и монтаж Структурированных Кабельных Систем (СКС) и ЛВС: надёжная основа для цифровой инфраструктуры
Структурированная кабельная система (СКС) — это «нервная система» любого современного здания. По ней бегут данные: интернет, телефония, видеонаблюдение, доступ в корпоративную сеть. Локальная вычислительная сеть (ЛВС) — это «мозг», который объединяет компьютеры, серверы и другие устройства через эту кабельную основу. Вместе они обеспечивают стабильную и быструю связь без обрывов и тормозов. Ниже — путеводитель по созданию надёжной кабельной инфраструктуры: планирование, оборудование, интеграции и экономика проекта. Примеры из практики в Краснодаре, Брянске и Ростове-на-Дону.
Зачем нужна СКС и чем она отличается от обычной проводки
Обычная электропроводка и кабели для интернета, проложенные «как придётся», — это временная мера. Через год-два вы столкнётесь с проблемами: медленный интернет в дальнем кабинете, невозможность подключить новое оборудование, постоянные переподключения кабелей. Структурированная кабельная система решает это раз и навсегда. Её принцип прост: все кабели идут от центральной точки (серверного шкафа) к каждой рабочей точке в здании — к столу сотрудника, к камере видеонаблюдения, к точке доступа Wi-Fi. Каждая линия имеет свой номер, протестирована на скорость и надёжность, и легко обслуживается.
Локальная сеть (ЛВС) строится поверх СКС. Это программная и аппаратная часть: коммутаторы (устройства, которые «раздают» интернет по кабелям), серверы, настройки безопасности. Без качественной СКС даже самый дорогой коммутатор будет работать с перебоями. Подробнее о проектировании структурированных кабельных систем и их компонентах читайте в материале Структура СКС: уровни и компоненты.
Этапы проектирования: от замеров до финального теста
Хорошая СКС начинается не с прокладки кабеля, а с точного планирования. Пропустив этап проектирования структурированной кабельной системы, вы рискуете переделывать всё через несколько месяцев. Этапы работ: обследование объекта (замер площадей, расположение рабочих мест, выбор места для серверного шкафа); составление технического задания (количество точек подключения сегодня и через 3 года, требуемая скорость, сервисы: интернет, телефония, видеонаблюдение); разработка проекта (схемы прокладки, спецификация оборудования, чертежи); монтаж (аккуратная прокладка без резких перегибов, маркировка каждой линии); тестирование (проверка каждой линии кабельным тестером на обрывы, соответствие категории и пропускную способность). Детали методики проектирования СКС собраны в Методология проектирования СКС.
Оборудование и материалы: как выбрать без переплат

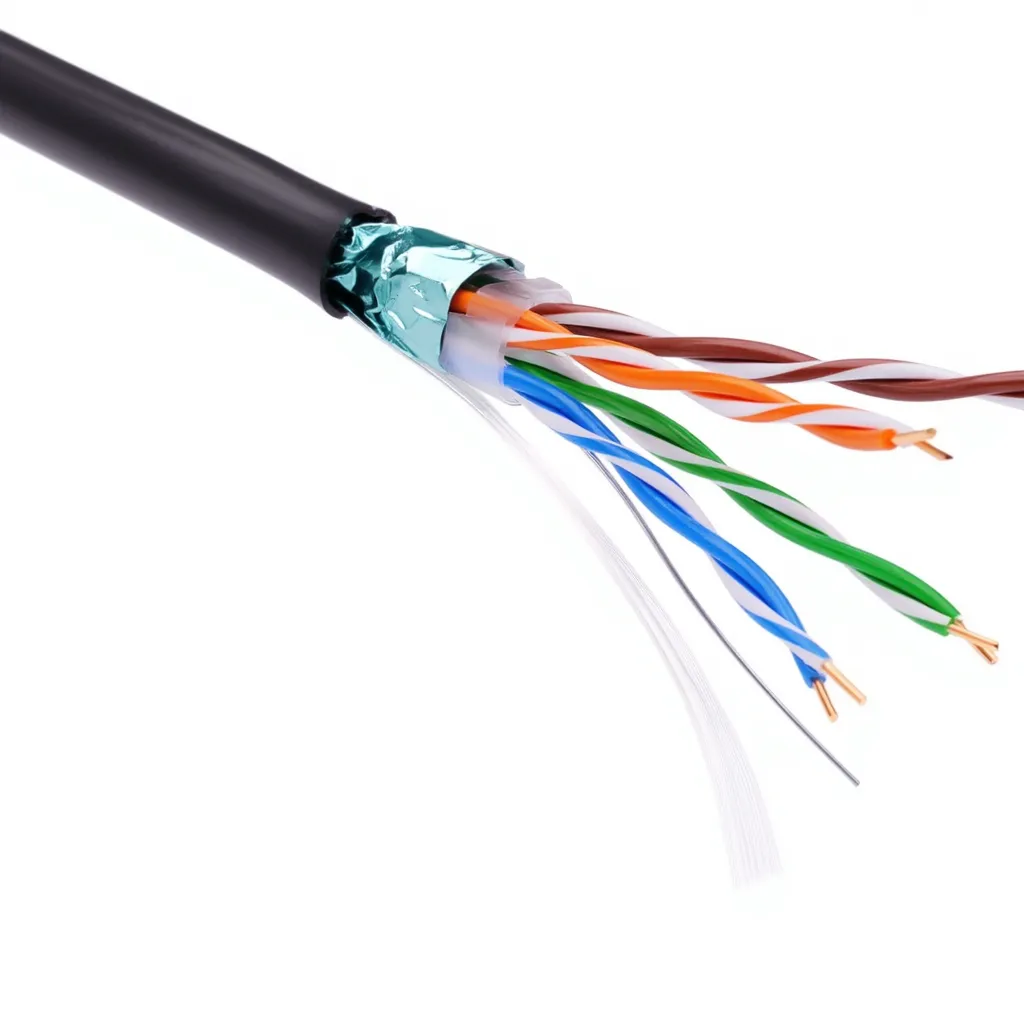

Основные компоненты структурированной кабельной системы: кабели (витая пара категорий Cat 5e — до 1 Гбит/с, Cat 6 — до 10 Гбит/с на 55 м, Cat 6A — 10 Гбит/с на 100 м; оптоволокно — для больших расстояний и скоростей); информационные розетки и патч-панели («разъёмы» в стенах и серверном шкафу, качественные компоненты служат десятилетиями); серверные шкафы (металлические шкафы разной высоты для размещения оборудования, с вентиляцией и запасом места); коммутаторы для ЛВС (устройства, соединяющие компьютеры в сеть, выбирают по количеству портов и скорости). Совет: не экономьте на кабеле и розетках — они закладываются на 10–15 лет. А коммутаторы можно обновить через 5 лет без перекладки кабелей. Подробный обзор оборудования для СКС и ЛВС — в материале Оборудование для СКС и ЛВС: выбор и совместимость.
Интеграция с другими системами и защита от сбоев
СКС редко существует сама по себе — она становится основой для других систем. Телефония (современные офисные АТС работают через те же кабели по технологии VoIP), видеонаблюдение (камеры подключаются к СКС, данные идут на сервер записи), система контроля доступа (турникеты и считыватели карт используют кабельную инфраструктуру), точки доступа Wi-Fi (беспроводной интернет начинается с провода). Защита от сбоев при проектировании СКС: резервирование (две независимые линии между этажами), маркировка (уникальный номер каждого кабеля для быстрого поиска неисправности), документация (схема всех линий с указанием маршрутов). Интеграционные сценарии и карты стыков описаны в Интеграции СКС с другими системами.
Экономика проекта: разовые затраты и долгосрочная выгода
Затраты на проектирование и монтаж структурированной кабельной системы делятся на разовые (проектные работы, кабель и комплектующие, монтаж, тестирование) и постоянные (техническое обслуживание 1–2 раза в год, дополнительные линии при расширении). Выгода: нет простоев из-за обрывов кабеля, легко добавить новое рабочее место без долбления стен, повышается стоимость объекта при продаже или аренде. Срок окупаемости качественной СКС — 2–3 года за счёт снижения простоев и затрат на ремонт «временных» решений. Срок службы системы — 10–15 лет. Параметры бюджета, выбора подрядчика и расчёта окупаемости разобраны в Экономика СКС: бюджет и окупаемость.
